土壤水勢測定儀

（一）技術參數

工作電源          DC 8V～14V(有線版  型號TP-SZL) DC 6V (無線版  型號TPSAR-SZL)
工作電流          <30mA(有線版)   <50mA(無線版)
待機電流          <1mA(有線版)    <10mA(無線版)
環境溫度          0 ～ 70℃
測量范圍          -100kPa ～ 0
測量精度          0.25kPa，0.5%FS
響應時間          &le;30s
有線接口           RS-485，采用TOP標準串口數據協議

（二）工作原理

傳感器適用于測量土壤中任意點的土壤濕度情況。當土壤變干, 與陶瓷頭接觸的濕度表面張力勢趨于將管內的水分吸出。從而在管內頂部形成局部真空。當灌溉或降雨后，水分被吸回管內使真空度減少。 高真空值讀數表明土壤干燥，讀數偏低則表明土壤濕潤。用于灌溉管理的可靠儀器。適用于所有農業科研及生產: 草地, 牧場, 作物, 果園, 葡萄園等。
通常在灌溉區域應布置一定數量的監測點。每一個點應有2-3支不同長度的傳感器。這樣不僅可以了解每個點不同深度的水分含量而且可以了解水分在灌溉期間的運移情況。
通過定時采集設備，將數據匯總，例如每周2-3次，然后繪制成土壤水分運動圖。測試結果應與從農業部門了解到的不同作物需水量結合, 使灌溉者能夠估計出下一個灌溉周期的需水量以及能在灌溉日的前幾天做好準備。各部件可拆卸易于更換維護，管長度為15-90cm(測量深度）可滿足大部分的情況使用要求，特殊長度可根據用戶要求加工。



（三）安裝使用要點

1. 使用前將水勢探頭（陶瓷頭）應在水中浸泡3個小時以上;
2. 從塑料管內的頂部注入冷卻的開水，(生水中含有大量的汽泡)；將水勢每個部件密封到位。注意每個部件安裝前將&ldquo;O&rdquo;型密封圈放到位；
3. 在選好的埋設點用土鉆打孔至預定深度。往洞底倒入約5mL泥漿，把水勢探頭插入洞中。將塑料管周圍的土壤搗實。
4. 水勢探頭埋設深度從陶瓷管中部至土面的距離計算。水勢探頭埋入濕潤土壤1小時，干燥土壤數小時后，即可進行測量，穩定的讀數需數個小時；
5. 當管內的水位明顯落下去后，需重新補冷卻的開水；
6. 如水位下降過快，說明沒有密封好，需檢查或重新安裝。

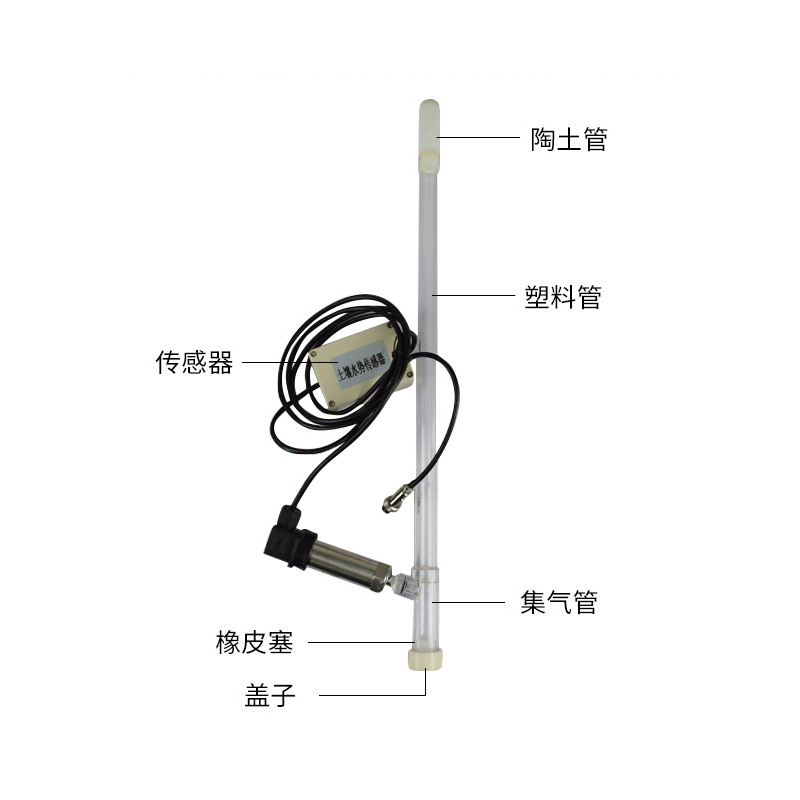

7. 計算：如下圖所示(圖片作參考最終以實物為準）：
    土壤水勢（KPa）= 水勢讀數-探頭水柱高/10.2。
    公式中：10.2：是指厘米水柱高轉換為千帕斯卡（KPa）的轉換系數。
探頭水柱高：是指從刻度線到陶瓷頭中心高度。
土壤水勢測量值與土壤情況參考：
a、測量力值在-10～0Kpa范圍內：表示潮濕，對多數作物濕度過高。
b、測量力值在-30～-10Kpa范圍內：表示濕潤，適宜多數作物生長。
c、測量力值在-50～-30Kpa范圍內：表示干爽，喜濕作物已需灌水。
d、測量力值在＜-50Kpa范圍內：表示干燥，多數作物需要灌水。
